人工智能开发沙盘- 智能家居V2.0 K12-P02-11

K12-P02-11型人工智能开发沙盘-智能家居结构部分由金属底座和亚克力家居实景模型两部分组成,实景模型按照两室三卫一厅一花园户型设计。

立刻购买 立刻购买

详细描述

1.产品介绍

1.1 产品概述

K12-P02-11型人工智能开发沙盘-智能家居结构部分由金属底座和亚克力家居实景模型两部分组成,实景模型按照两室三卫一厅一花园户型设计。

人工智能开发沙盘-智能家居装配有-智能家居系统核心设备智能家居网关,用于控制房间的灯光,用于控制房间窗帘的智能窗帘电机,用于采集环境数据的温湿度传感器,用于安防监控的摄像头、智能门磁、人体感应探测器以及用于遥控家电设备的红外遥控器等设备。设备采用了Zigbee无线通信协议进行互联互通。用户可以根据配套提供的二次开发资源,设计并自行开发上位机软件,完成课程实验。

智能家居开发沙盘由沙盘实景和4组传感/控制节点组成,每组节点支持3-4名学生一组进行实验,每个工作台上分别安装有多个传感器及控制器节点,各个节点通过Zigbee网络相连,学生需在电脑上使用Python语言开发程序采集传感器数据,控制灯光、窗帘等设备,并通过设计,实现智能家居系统的设计。

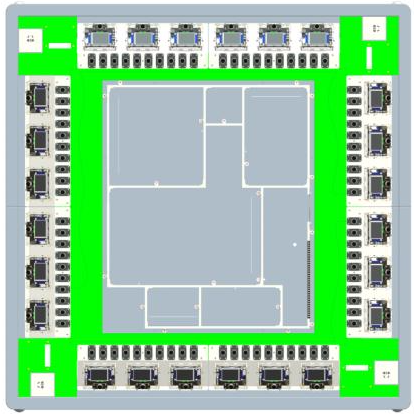

  图:沙盘示意图


1.2 产品实物图

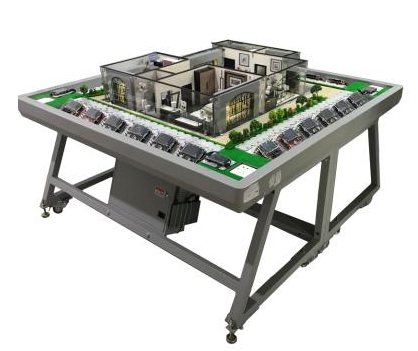

图 沙盘实景图图片仅供参考,以实物为准



K.4.2 人工智能开发沙盘-智能家居V2.0-K12-P02-11-V20200427-彭均飞2677.jpg

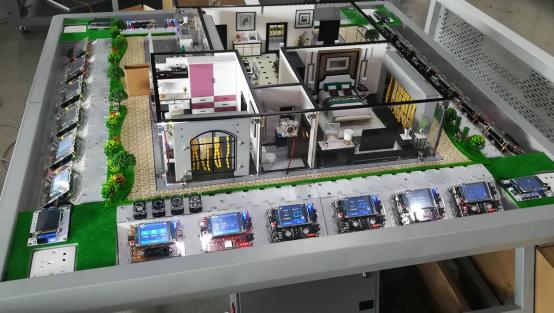

图 沙盘使用效果图片仅供参考,以实物为准

1.3 产品创新点

● 设备控制安全可靠

系统强电柜上锁保护,用户可以接触到的区域最高电压为12V,安全可靠。

● 使用便捷

磁吸附节点可移动,灵活拆分,连线设计方便快捷,传感器和控制系统操作便捷,学生学习,体验,实验方便快捷;

● 多种供电方式

节点可以选择:

1)电源适配器供电;

2Type-C接口供电;

3)背板供电接口供电

4)电池供电。

Type-C接口接入时可以给电池充电。

● 维护简单

友好的用户界面提示零障碍上手。

节点与网关的硬件配置通过屏幕即可完成。

● 多组同学同时使用

可以最多支持4组同学同时使用。

● 同时支持Python、图形化编程软件FreeOwl开发。

K.5.2 人工智能开发沙盘-智能农业V2.0-K12-P02-12-V20200423-彭均飞2137.jpg K.5.2 人工智能开发沙盘-智能农业V2.0-K12-P02-12-V20200423-彭均飞2283.jpg

1.4 产品功能详解

本产品硬件主要分为网关、普通节点+传感器、语音节点、设备控制节点四大重要功能节点组成。

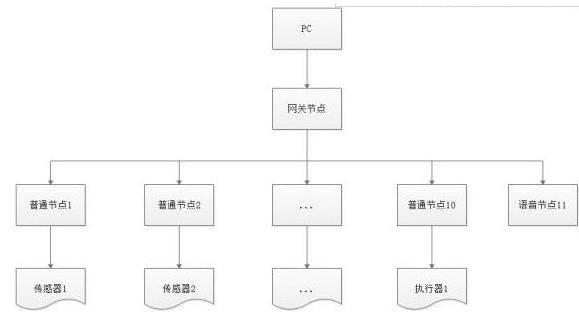

硬件分类示意图

网关节点

网关节点主要硬件资源如下图所示。

网关节点主要硬件资源拓扑

网关节点通过板载WiFi模块与上位机通讯;通过zigbee协议与普通节点通讯;通过显示模块显示设备信息。功能如下图所示。

K.4.2 人工智能开发沙盘-智能家居V2.0-K12-P02-11-V20200427-彭均飞4912.jpg

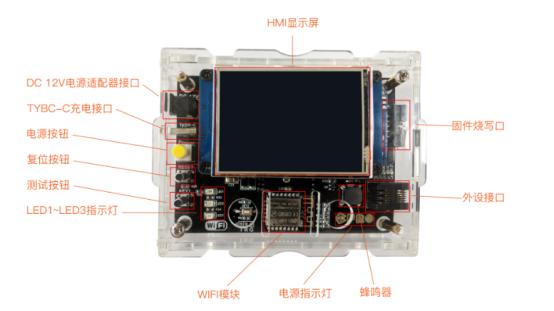

网关节点实物图及功能概述

普通节点

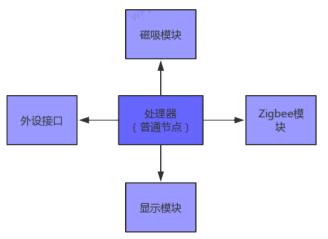

普通节点主要功能模块如下图所示。

K.4.2 人工智能开发沙盘-智能家居V2.0-K12-P02-11-V20200427-彭均飞3231.jpg

 普通节点主要功能模块拓扑

普通节点通过磁吸模块接口获取传感器数据/控制执行器状态;通过扩展模块接口控制沙盘设备状态;通过zigbee协议与网关通讯;通过显示屏显示节点信息。

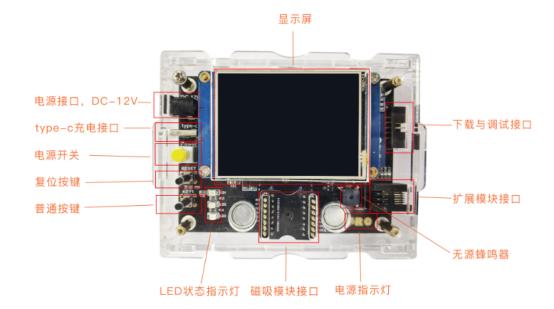

K.4.2 人工智能开发沙盘-智能家居V2.0-K12-P02-11-V20200427-彭均飞4961.jpg

普通节点实物图

磁吸式传感器

磁吸模块可直接吸附在节点上使用。主要磁吸模块类型如下所示。

K.4.2 人工智能开发沙盘-智能家居V2.0-K12-P02-11-V20200427-彭均飞5080.jpg

手势传感器(图片仅供参考,以实物为准)

语音识别节点

语音识别节点主要功能模块如下图所示。

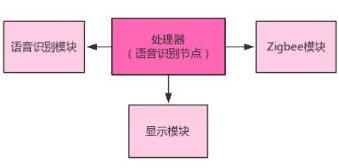

语音节点主要功能模块拓扑图

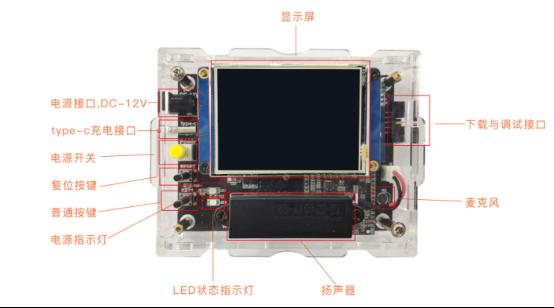

语音识别节点功能描述如下图所示:



K.4.2 人工智能开发沙盘-智能家居V2.0-K12-P02-11-V20200427-彭均飞5010.jpg

语音识别节点实物图

1.5 编程语言介绍

支持Python编程

本系列产品提供原始接口和python库接口API

用户即可以通过TCP连接发送原始接口指令控制,也可以通过安装由我司开发的python库,调用对应的API控制设备。

Python库集成socket通信并封装交互协议及硬

件模块编码,公开方法,提供外界调用。有完善的文档说明,API接口非常接近英文语法,只需要几节课的学习掌握基本的python语法就可以控制设备。

K.4.2 人工智能开发沙盘-智能家居V2.0-K12-P02-11-V20200427-彭均飞4588.jpg

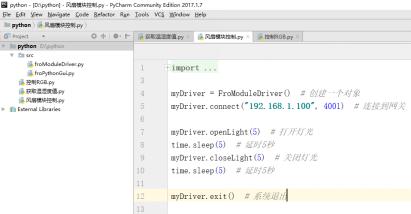

Python语言打开灯光代码实例

支持图形化编程软件FreeOwl简易图形化编程工具介绍

图形化编程软件FreeOwl是麻省理工学院专门针对小朋友研发的图形化编程语言,类似乐高积木,构成程序的命令和参数通过积木形状的模块来实现。无需英文和代码基础,孩子通过拖曳代码块的方式建立程序,培养编程思维。图形化编程软件FreeOwl是完全面向对象编程方式,程序脚本是关联到每个角色,动作通过事件或消息触发。

飞瑞敖公

司系列产品全面支持图形化编程软件FreeOwl编程工具开发,易学易用易上手,趣味性强。

K.4.2 人工智能开发沙盘-智能家居V2.0-K12-P02-11-V20200427-彭均飞4848.jpg

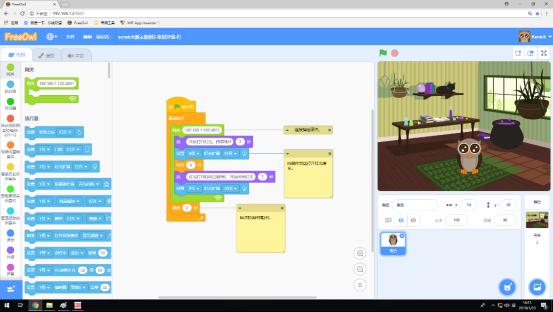

图形化编程软件FreeOwl开发工具编程实例


课程及实验清单相关资料请联系我们。
